上一篇文章介绍了Android中IPC的基本原理，这一篇文章详细介绍Android中各种跨进程通信的方式。

IPC的方式

具体方式有很多，但是，它们的使用场景有很大区别，下面对这些方式进行详细分析。

使用Intent

Android中的四大组件有三大组件（Activity, Service, Receiver）都支持在Intent中传递Bundle数据。由于Bundle实现了Parcelable接口，所以，它能够在不同进程中进行传输。因此，当在一个进程中启动了另一个进程的Activity、Service和Receiver组件时，可以在Bundle中附加数据，并通过Intent发送给目标进程的组件，这样就实现了跨进程通信。

不过，在传输的过程中，所传输的数据必须支持序列化。比如基本数据类型，字符串，Parcelable的实现类和Serializable的实现类。

使用文件共享

文件共享式一种比较方便的跨进程通信方式，其原理是两个进程通过read/write同一个文件来交换数据。write文件的时候将对象序列化后保存到文件中，read文件的时候通过反序列化从文件中读取数据。

这种IPC方式对文件的格式没有具体要求，可以是txt、xml或者Json，只要是读写双方约定的格式即可。

不过这种方式存在并发read/write的问题，因此，使用这种方式时要尽量避免并发read/write文件的情况，或者使用线程同步的方式控制多个线程并发read/write文件。

使用Messenger

可以使用Messenger创建跨进程通信的接口，这种方式需要使用Handler响应不同的Message对象（这里涉及到Android消息机制），因此，Handler是使用Messenger的基础。Messenger能够让服务端和客户端共享Binder对象，这样，客户端可以使用Messenger向服务端发送Message消息。另外，客户端也能定义一个Messenger，让服务端能够回传Message消息。

Messenger对AIDL做了封装，使用相对比较简单，不过，它是在一个线程中串行处理客户端请求，不需要考虑线程同步的问题。

以下是使用Messenger的主要步骤：

在服务端实现一个Handler，用来处理客户端发送的消息；
在服务端使用步骤1中的Handler初始化Messenger对象；
在服务端的onBind()方法中，使用步骤2中的Messenger对象创建一个Binder对象，并返回给客户端；
在客户端中使用步骤3中的Binder对象初始化一个Messenger对象，它用来给服务端发送Message对象；
服务端接在Handler中接收到Message对象后，进行相应的处理；

在服务端创建Messenger接口的代码如下所示：

public class MessengerService extends Service {
    /** Command to the service to display a message */
    static final int MSG_SAY_HELLO = 1;

    /**
     * Handler of incoming messages from clients.
     */
    class IncomingHandler extends Handler {
        @Override
        public void handleMessage(Message msg) {
            switch (msg.what) {
                case MSG_SAY_HELLO:
                    Toast.makeText(getApplicationContext(), "hello!", Toast.LENGTH_SHORT).show();
                    break;
                default:
                    super.handleMessage(msg);
            }
        }
    }

    /**
     * Target we publish for clients to send messages to IncomingHandler.
     */
    final Messenger mMessenger = new Messenger(new IncomingHandler());

    /**
     * When binding to the service, we return an interface to our messenger
     * for sending messages to the service.
     */
    @Override
    public IBinder onBind(Intent intent) {
        Toast.makeText(getApplicationContext(), "binding", Toast.LENGTH_SHORT).show();
        return mMessenger.getBinder();
    }
}

在客户端使用Binder对象创建Messenger对象，并发送消息的示例代码如下所示：

public class ActivityMessenger extends Activity {
    /** Messenger for communicating with the service. */
    Messenger mService = null;

    /** Flag indicating whether we have called bind on the service. */
    boolean mBound;

    /**
     * Class for interacting with the main interface of the service.
     */
    private ServiceConnection mConnection = new ServiceConnection() {
        public void onServiceConnected(ComponentName className, IBinder service) {
            // This is called when the connection with the service has been
            // established, giving us the object we can use to
            // interact with the service.  We are communicating with the
            // service using a Messenger, so here we get a client-side
            // representation of that from the raw IBinder object.
            mService = new Messenger(service);
            mBound = true;
        }

        public void onServiceDisconnected(ComponentName className) {
            // This is called when the connection with the service has been
            // unexpectedly disconnected -- that is, its process crashed.
            mService = null;
            mBound = false;
        }
    };

    public void sayHello(View v) {
        if (!mBound) return;
        // Create and send a message to the service, using a supported 'what' value
        Message msg = Message.obtain(null, MessengerService.MSG_SAY_HELLO, 0, 0);
        try {
            mService.send(msg);
        } catch (RemoteException e) {
            e.printStackTrace();
        }
    }

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.main);
    }

    @Override
    protected void onStart() {
        super.onStart();
        // Bind to the service
        bindService(new Intent(this, MessengerService.class), mConnection,
            Context.BIND_AUTO_CREATE);
    }

    @Override
    protected void onStop() {
        super.onStop();
        // Unbind from the service
        if (mBound) {
            unbindService(mConnection);
            mBound = false;
        }
    }
}

上面的示例没有展示服务端如何回复客户端。不过，如果服务端需要回复客户端，有一点非常关键，那就是当客户端发送消息的时候，需要把接收服务器端回复的Messenger通过Message的replyTo参数传递给服务端，作为通信的桥梁。

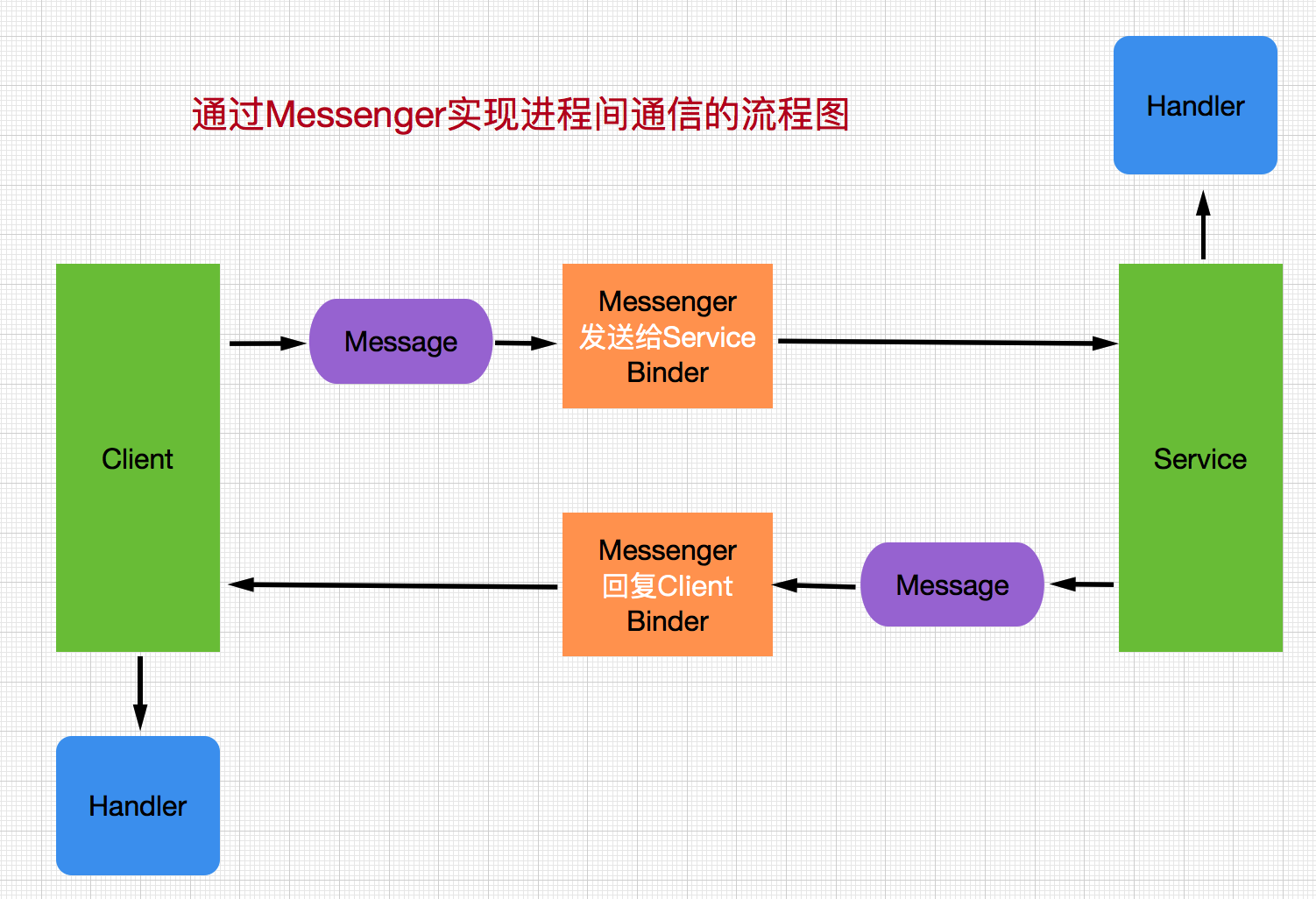

通过Messenger进行IPC的原理图如下所示：

Messenger通信原理

使用AIDL

Messenger串行处理客户端发送的消息，如果大量的消息同时发送到服务端，Messenger方式就不太合适了；同时，Messenger的主要作用是传递消息，如果要跨进程调用服务端方法，Messenger也无法做到。不过，AIDL可以实现这样的需求。

AIDL是一种接口定义语言，用于约束两个进程间的通讯规则，在进行IPC时，通信信息会被转换为AIDL协议消息，然后发送给对方，对方接收到AIDL协议消息后，再转换成相应的对象。

AIDL是由Binder机制实现的，Binder机制以在上一篇文章中介绍了，下面阐述如何使用AIDL进行IPC。

创建aidl文件

可以使用Java语法定义aidl文件，每个文件必须定义一个interface，并将interface只能有一个，然后在interface声明调用的方法。

AIDL支持以下数据类型：

所有Java支持的原子数据类型（比如int, long, char, boolean等）
String
CharSequence
List：只支持ArrayList，里面的每个元素都必须能被AIDL支持
Map：只支持HashMap，里面的每个元素都必须被AIDL支持，包括key和value
Parcelable：所有实现了Parcelable接口的对象
AIDL：所有AIDL接口本身也可以在AIDL文件中使用

在定义AIDL接口时，需要注意以下几点：

如果AIDL文件中用到了自定义的Parcelable对象，那么必须新建一个和它同名的aidl文件，并在其中声明为parcelable类型。
自定义的Parcelable对象和AIDL对象必须在aidl文件中要显示import，即使他们和当前的aidl文件定义在同一个包内。
AIDL除了原子数据类型外，其它类型的参数必须标明数据流动的方向：in、out或者inout，原子类型默认方向是in，并且不能被改变。
要根据具体情况标明参数的数据流动方向，不能一概使用inout，因为这在底层是有开销的。
AIDL接口只支持声明方法，不支持声明static常量，这一点与Java中的接口不一样。

下面是一个定义AIDL接口的示例：

// IRemoteService.aidl
package com.example.android;

// Declare any non-default types here with import statements

/** Example service interface */
interface IRemoteService {
    /** Request the process ID of this service, to do evil things with it. */
    int getPid();

    /**
     * Demonstrates some basic types that you can use as parameters
     * and return values in AIDL.
     */
    void basicTypes(int anInt, long aLong, boolean aBoolean, float aFloat,
            double aDouble, String aString);
}

实现接口

创建完AIDL接口后，Build项目，这时会根据aidl文件生成一个对应Java接口文件。这个接口包含了一个名为Stub的子类，它是一个Binder接口，服务端需要实现这个接口提供对应的服务。

private final IRemoteService.Stub mBinder = new IRemoteService.Stub() {
    public int getPid(){
        return Process.myPid();
    }
    public void basicTypes(int anInt, long aLong, boolean aBoolean,
        float aFloat, double aDouble, String aString) {
        // Does nothing
    }
};

在实现AIDL接口定义的方法时，需要注意：

要考虑多线程问题；
默认情况下，客户端调用服务端方法（RPC）是同步的，如果客户端的UI线程进行RPC，并且这个RPC比较耗时，会造成客户端ANR。所以，在需要的时候，在工作线程中进行RPC；
进行RPC时抛出的Exception不会被发送到客户端；

将接口暴露给客户端

服务端实现AIDL接口后，需要将接口暴露给客户端。一般是通过Service组件，在其onBind()方法中将实现的Binder接口返回给客户端，示例代码如下：

public class RemoteService extends Service {
    @Override
    public void onCreate() {
        super.onCreate();
    }

    @Override
    public IBinder onBind(Intent intent) {
        // Return the interface
        return mBinder;
    }

    private final IRemoteService.Stub mBinder = new IRemoteService.Stub() {
        public int getPid(){
            return Process.myPid();
        }
        public void basicTypes(int anInt, long aLong, boolean aBoolean,
            float aFloat, double aDouble, String aString) {
            // Does nothing
        }
    };
}

如果客户端和服务端属于不同的项目，需要将服务端的aidl文件复制到客户端，这时客户端才能声明AIDL定义的接口，并进行使用。

当客户端调用bindService()方法连接服务端时，onServiceConnected()回调方法会接收到服务端返回的Binder接口，将其转换为AIDL定义接口后，就可以调用服务端对应的方法了，示例代码如下所示：

IRemoteService mIRemoteService;

private ServiceConnection mConnection = new ServiceConnection() {
    // Called when the connection with the service is established
    public void onServiceConnected(ComponentName className, IBinder service) {
        // Following the example above for an AIDL interface,
        // this gets an instance of the IRemoteInterface, which we can use to call on the service
        mIRemoteService = IRemoteService.Stub.asInterface(service);
    }

    // Called when the connection with the service disconnects unexpectedly
    public void onServiceDisconnected(ComponentName className) {
        Log.e(TAG, "Service has unexpectedly disconnected");
        mIRemoteService = null;
    }
};

AIDL的进阶使用

跨进程监听器

通常会有这样的需求：客户端需要使用监听器去监听服务端数据的变化，然后做相应的处理。一般来说，会这样实现这个需求：客户端向服务端注册一个监听器，注册成功后，服务器在数据变化时，回调监听器里面的方法通知客户端数据发生变化；当客户端不需要数据监听数据变化时，就会向服务器注销这个监听器。

在AIDL中，需要使用AIDL接口定义监听器，然后，在服务器的AIDL接口中定义registerListener()和unRegisterListener()方法。由于要支持多线程，需要在服务端定义一个List去管理各个客户端的Listener，一般会想到使用CopyOnWriteArrayList去存储Listener，因为它支持多线程。不过，如果这样实现，我们可以发现：客户端可以正常register监听器，但是，客户端unRegister同一个监听器的时候，却总是失败！

之所以会出现这个情况，是因为在客户端中，虽然register和unRegister的是同一个Listener对象，但是，Listener对象的数据通过Binder机制跨进程传输到服务端，进行反序列化后，在服务端却是不同的对象。总的来说，对象是不能跨进程直接传输的。

为了解决这个问题，就需要使用RemoteCallbackList，它是系统专门提供的用于删除跨进程Listener对象的接口。RemoteCallbackList是一个泛型，支持管理任意的AIDL接口，所以，可以使用它来代替CopyOnWriteArrayList管理客户端的Listener对象，实现跨进程监听器。

RemoteCallbackList的内部有一个Map结构专门用来保存所有的AIDL回调，其key是IBinder类型，value是Callback类型。其Map结构的具体声明如下所示：

1	ArrayMap<IBinder, Callback> mCallbacks = new ArrayMap<IBinder, Callback>();

其中Callback中封装了正真的远程Listener。当客户端register时，它会把Listener的信息存入到Map结构中，key和value的获取过程如下所示：

1 2	IBinder key = listener.asBinder(); Callback value = new Callback(listener, cookie);

可以看到，Map结构的key值是Listener对应的Binder对象。之所以会这样，是因为Listener对象虽然是跨进程的，在客户端和服务端会是不同的对象，不过，这个跨进程的Listener在底层对应的Binder对象是同一个。正是利用这个特性，RemoteCallbackList可以正确删除掉对应的Listener对象。

同时，RemoteCallbackList内部自动实现了线程同步的功能，并且，在客户端进程意外终止后，也能够自动删除客户端注册的Listener对象。

RemoteCallbackList常用的API有：

register和unregister：用来注册和注销客户端对应的Listener对象；
beginBroadcast和finishBroadcast：开始使用和结束使用RemoteCallbackList对象，必须成对使用；
getBroadcastItem(int pos)：根据pos获取对应的Listener对象；

多线程问题

客户端调用服务端的远程方法时，远程方法运行在服务端的Binder线程池中，同时，客户端线程会被阻塞，如果这个线程是UI线程，并且远程方法执行比较耗时，会造成客户端出现ANR，所以，不要在UI线程中调用耗时的远程方法。
服务端的远程方法（通过实现Binder接口的方法）本身就运行在服务端的Binder线程池中，所以，服务端的远程方法本身就可以执行大量耗时操作，切记不要在远程方法中开启线程执行异步任务，除非明确知道开启异步线程的目的。
当服务端调用客户端Listener中的方法时，该方法也运行在Binder线程池中，不过是客户端的线程池，所以，相对于服务端，Listener中的方法也是远程方法，因此，也不能在服务端（要注意Service组件运行在UI线程）调用客户端的耗时远程方法。所以，要确保客户端的耗时远程方法运行在服务端的非UI线程，否则，会导致服务端无法及时响应。
客户端的远程方法运行在客户端的Binder线程池中，因此，不能在其远程方法中修改UI。如果要修改UI，需要使用Handler切换到UI线程。
服务端的Binder连接有可能意外断开，为了程序的健壮性，客户端可以在断开时，重新连接服务端。有两种方法实现这个功能：第一种是客户端连接服务端成功后，使用Binder.linkToDeath()方法设置DeathRecipient监听器，这样，在Binder断开时，客户端会收到binderDied()回调方法；第二种是在客户端连接服务端时，重载onServiceDisconnected()方法。这两种方法的区别是，binderDied()回调方法运行在客户端的Binder线程池中，而onServiceDisconnected()方法运行在UI线程中。

权限控制

默认情况下，远程服务任何客户端都能连接，这是不安全的，可以给服务加入权限验证功能。通常有两种方法：

在onBind()方法中验证

可以在服务端的onBind()方法中进行权限验证。下面介绍在onBind()方法中使用Permission验证：

1.在Manifest文件中声明所需的权限

1
2
3

<permission
	android:name="com.example.ipc.permission.ACCESS_DADA"
	android:protectionLevel="normal" />

2.在onBind()方法中做权限验证

public onBind(Intent intent) {
	int check = checkCallingSelfPermission("com.example.ipc.permission.ACCESS_DADA");
	if (check == PackageManager.PERMISSION_DENIED) return null;
	return mBinder;
}

如果权限不通过，就直接返回null，那么客户端就无法访问这个服务端。

3.如果客户端需要绑定声明权限的服务端，需要在Manifest中声明权限

1	<uses-permission android:name="com.example.ipc.permission.ACCESS_DADA" />

这种方式也可以用于Messenger中。

在onTransact()方法中验证

可以在服务端实现Binder接口时，重载onTransact()方法进行权限验证。下面介绍在onTransact()方法中获取客户端的Uid验证包名：

public boolean onTransact(int code, Parcel data, Parcel reply, int flags)
		throws RemoteException {
	String packageName = null;
	String[] packages = getPackageManager().getPackagesForUid(getCallingUid());
	if (packages != null && packages.length > 0) {
		packageName = packages[0];
	}
	if (packageName == null || !packageName.startsWith("com.example.ipc")) {
		return fasle;
	}

	return super.onTransact(code, data, reply, flags);
}

如果验证失败，就返回false，那么，客户端执行远程方法会失败。这种方式可以让客户端连接到服务端，但无法执行服务端的远程方法。

还可以使用getCallingPid()方法获取Pid，去验证客户端的包名，方法与上面介绍的基本一样。

不过，除了上述两种方法，还可以使用其它方式验证权限，比如为Service组件指定android:permission属性等，这里就不进行介绍了。

使用ContentProvider

ContentProvider是Android系统中专门用于不同应用间进行数据数据共享的方式，从这点来看，ContentProvider本身就适合进程间通信。和AIDL一样，它的底层也是通过Binder实现的，不过，系统对其进行了封装，使用过程比AIDL要简单。ContentProvider的具体使用这里就不介绍了，下面主要阐述使用ContentProvider进行IPC需要注意的细节。

创建一个ContentProvider一般需要实现六个抽象方法：onCreate、query、update、insert、delete和getType。根据Binder原理，这六个方法都运行在ContentProvider的进程中，不过，除了onCreate方法由系统回调并运行在主线程中，其它五个方法均由其它进程回调且运行在Binder线程池中。因此，不能在onCreate方法中做耗时操作，并且，其它应用调用另外五个远程方法时，如果这些方法比较耗时，不要在UI线程中调用。

由于query、update、insert、delete这四个方法会涉及到数据源的读写操作，并且它们运行在Binder线程池中，所以在具体实现这些方法时，要实现线程同步操作，保证线程安全。

使用Socket

Socket主要用于网络通信，网络通信的服务端和客户端处于不同的主机，既然这样，处于同一个设备的服务端和客户端就更加能够使用Socket进行通信。因此，可以在Android系统中使用Socket方式进行进程间通信。Socket的具体使用这里就不介绍了，下面主要阐述在Android中使用Socket进行IPC需要注意的地方。

使用Socket进行通信，需要声明网络权限：

1 2	<uses-permission android:name="android.permission.INTERNET" /> <uses-permission android:name="android.permission.ACCESS_NETWORK_STATE" />

另外，不要在主线程中访问进行网络通信，因为网络操作一般来说都比较耗时，如果放在主线程中会影响应用的响应效率。

Binder连接池

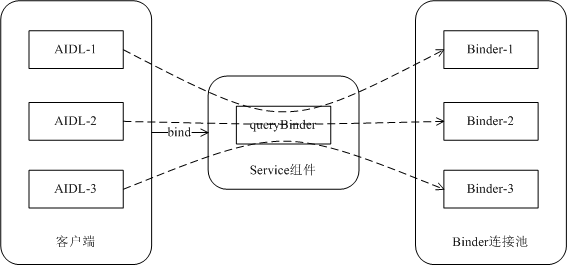

在使用AIDL时，如果一个项目中，有多个业务模块都要使用AIDL提供服务，按照正常的实现方式，会创建多个Service组件去实现这些服务。但是，Service组件是一种系统资源，过多使用会影响系统性能；并且，在一个应用中使用多个Service，用户在查看APP详情的时候，会发现这个应用会有多个服务同时在运行，给用户造成该应用浪费系统资源的印象。为了解决这个问题，需要减少Service的数量，将所有AIDL接口都放在同一个Service中去管理。

要实现用一个Service组件管理多个AIDL接口的需求，就要使用到Binder连接池：

每个业务模块创建自己的AIDL接口，并实现这个接口，不过，不同的业务模块之间不能耦合；实现接口后，每个AIDL模块向服务端提供唯一的标识符和对应的Binder对象。
对于服务端，只需要一个Service组件，提供一个queryBinder接口，这个接口能根据AIDL模块的标识符返回对应的Binder对象给客户端。
对于客户端，通过AIDL模块的标识符调用远程queryBinder方法，获取对应的Binder对象后，就可以使用这个Binder对象调用该模块的远程方法。

Binder连接池的主要作用是将客户端对每个业务模块的Binder请求统一转发到远程的Service中去执行，从而避免了重复创建Service组件，其工作原理如下图所示：

Binder连接池

以上阐述了Binder连接池的实现原理，具体实现可以参考《Android开发艺术探索》相关章节。

使用合适的IPC方式

上面介绍了各种IPC方式，但每种IPC方式都有其使用场景，可以根据具体需求选择不同IPC方式。

下表总结了Android中各种IPC方式的优缺点以及使用场景：

方式	优点	缺点	使用场景
Intent	简单易用	只支持传输Bundle数据	四大组件之间的进程间通信
文件共享	简单易用	不适合并发场景，无法做到即时通信	无并发访问、交换简单数据并且实时性不高的场景
Messenger	支持一对多串行通信，支持实时通信	不太适合高并发场景，不支持RPC，只支持传输Bundle数据	低并发的一对多的即时通信，并且无RPC要求
AIDL	支持一对多并发通信，支持实时通信	使用比较复杂，需要处理线程同步	一对多通信，或者有RPC需求
ContentProvider	支持一对多并发数据共享	可理解为受约束的AIDL，主要提供对数据源的CRUD操作	一对多的进程间的数据共享
Socket	功能强大，支持一对多并发实时通信	实现比较繁琐，不支持直接RPC	网络数据交换
